消防弱電各系統應該選擇什么樣的線型
來源：消防維保 時間：2019-11-19 16:34:53
| 線型名稱 | 室內線（mm2） | 室外主干線（mm2） |
| 報警信號線 |
干線ZR-RVS-2*1.5 支線ZR-RVS-2*1.5 |
ZR-RVSP-2*1.5或 ZR-RVVSP-2*1.5 |
| 聯動電源線 |
干線NH-BV-2*4.0 支線NH-BV2*2.5 |
NH-KVV-2*4.0 |
| 消防廣播線 |
干線ZR-RVS-2*1.5 支線ZR-RVS-2*1.5 |
ZR-RVSP-2*2.5或 ZR-RVVSP-2*2.5 |
| 消防電話線 |
干線ZR-RVVP-2*1.5或ZR-RVS-2*1.5 支線ZR-RVVP-2*1.5或ZR-RVS-2*1.5 |
ZR-RVVP-2*1.5或 ZR-RVSP-2*1.5 |
| 手動硬拉線 |
干線n*NH-RVS-2*1.5 支線n*NH-RVS-2*1.5 |
n*NH-RVSP-2*1.5 |
| 消報啟泵線 |
干線n*NH-BV-4*1.5 支線n*NH-BV-4*1.5 |
NH-KVV-4*1.5 |
| 可燃氣體信號線 |
干線ZR-RVS-2*1.5 支線ZR-RVS-2*1.5 |
ZR-RVSP-2*1.5或 ZR-RVVSP-2*1.5 |
| 防火門信號線 |
干線ZR-RVS-2*1.5 支線ZR-RVS-2*1.5 |
ZR-RVSP-2*1.5或 ZR-RVVSP-2*1.5 |
| 電氣火災信號線 |
干線ZR-RVS-2*1.5 支線ZR-RVS-2*1.5 |
ZR-RVSP-2*1.5或 ZR-RVVSP-2*1.5 |
| 電源監控信號線 |
干線ZR-RVS-2*1.5 支線ZR-RVS-2*1.5 |
ZR-RVSP-2*1.5或 ZR-RVVSP-2*1.5 |
| 控制器組網線 |
干線ZR-RVS-2*1.5 支線ZR-RVS-2*1.5 |
ZR-RVSP-2*1.5或 ZR-RVVSP-2*1.5 |
備注：
1.為了保證信號傳輸正常，信號線類室外線均采用屏蔽雙絞線；
2.以上線型及線徑適用于一般工程需要，如遇聯動電源線路較長、可燃氣體探測器較多、現場樓群分散等特殊情況建議采用現場壁掛式聯動電源。
3.具體線型選擇請根據設計要求以及現場情況確定，表格選型僅供參考。

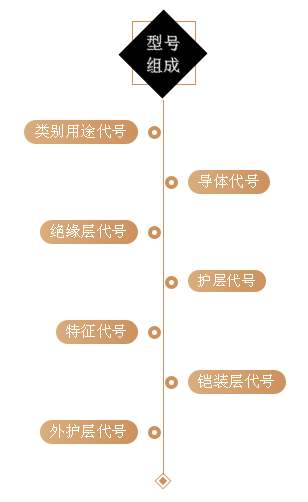

電力電纜的型號有很多，為了表達方便，這些型號常常是用字母、數字來表示，在消防系統中也會遇到很多不同的型號，因此了解不同線型規格的含義在工作中就顯得很重要。
常用電力電纜的型號示例：
VV—銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜
VLV—鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜
KVV—聚氯乙烯絕緣聚氯乙烯護套控制電纜
BV—銅芯聚氯乙烯絕緣電線
BVR—銅芯聚氯乙烯絕緣軟電纜
BVVB—銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜
JKLYJ—交聯聚乙烯絕緣架空電纜
